SG4 VALVOLA MISCELATRICE
SG4 VALVOLA MISCELATRICE
SG4 è un accessorio per pompe modelli SP45 – SP55 – SP65. L’ accessorio è un kit formato da:

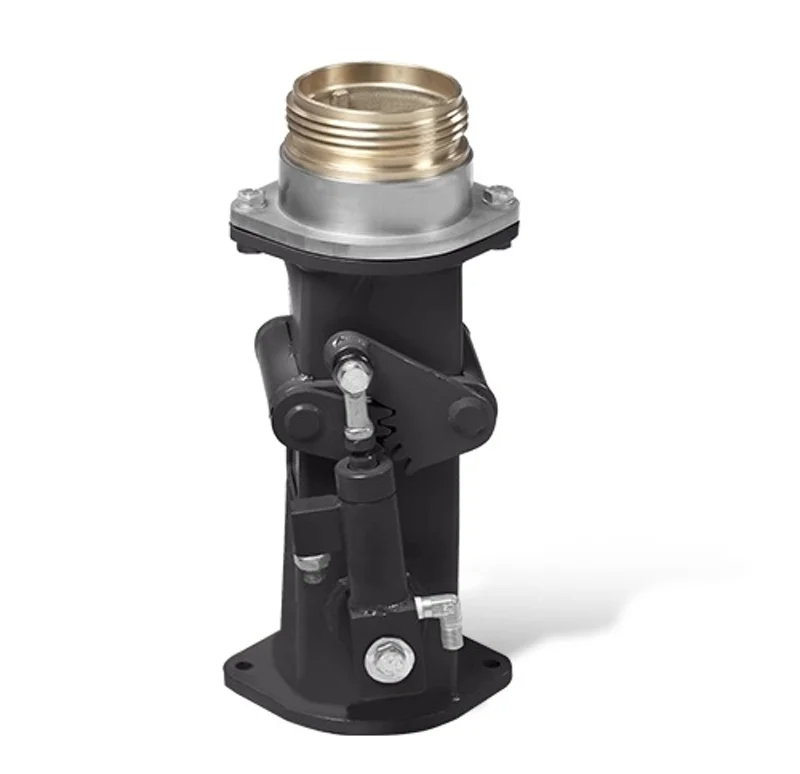

- SG4 corpo valvola e cilindro, questo elemento deve essere installato sulla bocca di scarico della pompa
- Valvola oleodinamica a tre posizioni che aziona il piccolo cilindro idraulico controlla l’apertura/chiusura delle due saracinesche interne della valvola. SG4 trasforma le pompe in “miscelatori” che permettono di sminuzzare e ridurre ad uno stato più fluido liquidi densi, carichi
e viscosi come quelli che possono essere trovati in impianti per il trattamento fognario, depuratori, impianti petrolchimici, raffinerie, etc.
SG4 può essere montato successivamente all’acquisto, la sua azione è necessaria quando il liquido da pompare è molto denso e ha solidi sospesi (come sedimenti, agglomerati di fango o petrolio o altri agglomerati pastosi o semisolidi), queste “palle” devono essere disintegrate per diventare uno stato più fluido e permetterne il pompaggio, la sminuzzatura è necessaria anche per evitare che la bocca di aspirazione della pompa venga bloccata dai solidi. Dopo pochi minuti di questo trattamento le saracinesche possono essere chiuse e la pompa usata nella sua naturale funzione.

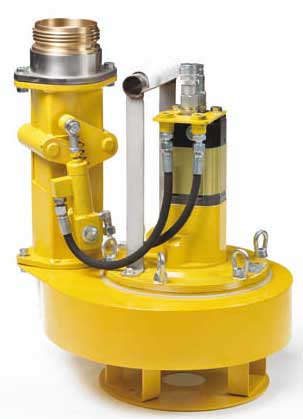

SG4 su pompa SP45
SG4 su pompa SP45
COME FUZIONA
L’ azione dell’ SG4 è molto semplice: è un deviatore di flusso collocato sulla bocca di uscita delle pompe che può dirigere il fluido o nella sua normale direzione di pompaggio all’ insu’ oppure dirigerlo lateralmente da due aperture laterali. In questa seconda azione il liquido viene agitato e sminuzzato dalla girante per renderlo più fluido e ripompato nel suo letto naturale. Una volta che il fluido è diventato più liquido e pompabile basterà chiudere le aperture (per mezzo della valvola oleodinamica che fa parte del set) e la pompa svolgerà il normale di pompaggio
all’esterno. L’ accessorio puo’ essere installato e rimosso dalle pompe in pochi minuti.

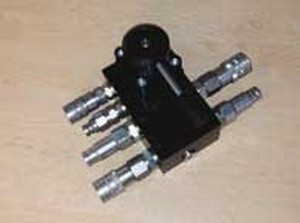

Finestra aperta e valvola a 3 posizioni che comanda apertura/chiusura delle finestre
APPLICAZIONI TIPICHE
impianti di depurazione, separatori anaerobici,
riqualificazione ambientale,
lavori di pompaggio in bacini petroliferi ,
pompaggio in emergenza dopo alluvioni,
pompaggio di liquidi carichi e densi

CARATTERISTICHE TECNICHE
PASSAGGIO FLUIDO equivale a 6”
ALTEZZA TOTALE 370 mm
PESO 12 kg
CILINDRO TIPO doppio effetto
VALVOLA IDRAULICA 3 posizioni centro aperto

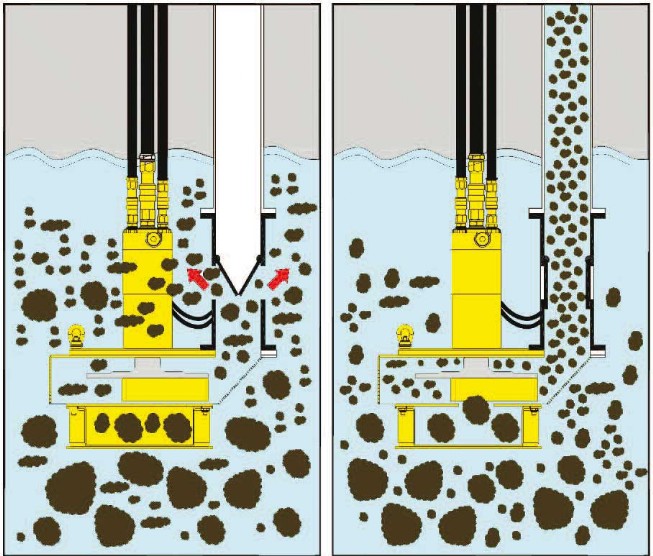

sg4 schema di funzionamento
